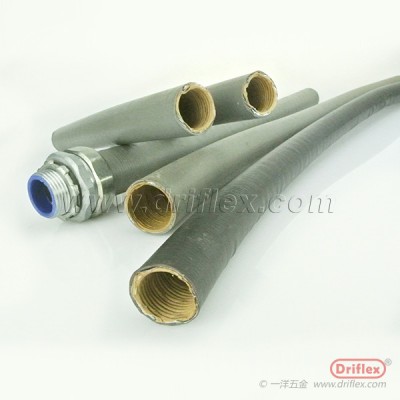

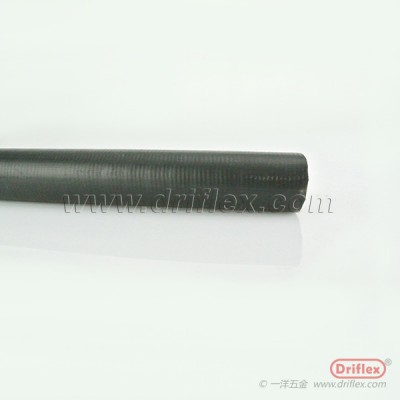

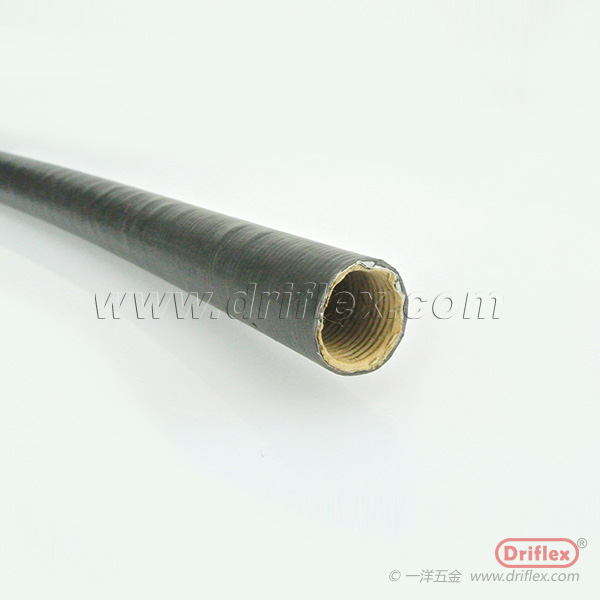

包塑普利卡软管
结构与用途：
LV-5防水包塑可挠金属电线保护套管，用方法在LZ-4金属套管表面，包覆一层具有良好柔韧性软质聚氯乙烯（PVC）。 该产品除具有LZ型特点外，还有良好的耐水性、耐腐蚀性、耐化学药品性、适用于地潮湿场所暗埋和直埋地下配管。
产品特点：
1、机械保护功能
2、屏蔽功能
3、自由弯曲，保护层光滑柔软
4、温度范围：零下20摄氏度到60摄氏度
5、安装简便
相关配置说明
1、套管12#、15#、17#每卷允许有两个接头（三根），短头部分限度不能少于8M。24#、30#、38#、50#每 卷允许有一个接头（二根），短头部分限度不能少于5M。
2、可挠金属电线保护套管与钢管依据内径尺寸对应。
3、重量仅供参考
| 规格 | 内径I.D mm | 外径O.D mm |
外径公差mm |
乙烯层厚度mm |
每卷长度 |
钢管对应规格 | 电线对应规格 | ||
| mm | ″ | mm | ″ | ||||||
| 12# | 11.4 | 17.7 | ±0.2 | 0.6mm | 50 | 8 | 1/4 | 13 | 1/2 |
| 15# | 14.1 | 20.6 | ±0.2 | 0.6mm | 50 | 10 | 3/8 | 16 | 5/8 |
| 17# | 16.6 | 23.1 | ±0.2 | 0.6mm | 50 | 15 | 1/2 | 19 | 3/4 |
| 24# | 23.8 | 30.4 | ±0.2 | 0.6mm | 25 | 20 | 3/4 | 25 | 1 |
| 30# | 29.3 | 36.5 | ±0.2 | 0.6mm | 25 | 25 | 1 | 32 | 11/4 |
| 38# | 37.1 | 44.9 | ±0.4 | 0.6mm | 25 | 32 | 11/4 | 38 | 11/2 |
| 50# | 49.1 | 56.9 | ±0.4 | 0.8mm | 25 | 40 | 11/2 | 51 | 2 |
| 63# | 62.6 | 71.5 | ±0.6 | 0.8mm | 10 | 50 | 2 | 64 | 21/2 |
| 76# | 76.0 | 85.3 | ±0.6 | 0.8mm | 10 | 70 | 21/2 | 76 | 3 |
| 83# | 81.0 | 90.9 | ±0.8 | 1.0mm | 10 | 80 | 3 | ||
| 101# | 100.2 | 110.1 | ±0.8 | 1.0mm | 5 | 100 | 4 | ||
| 130# | 126.4 | 136 | ±1.0 | 1.5mm | 3 | 125 | 5 | ||
